本文介绍了链路聚合、网卡绑定、链路聚合节造和谈 (LACP)、ESXi/ESX 与物理网络互换机之间的 EtherChannel 衔接的概想、限度和一些配置示例（出格针对 Cisco 和惠普）。
链路聚合概想：
- EtherChannel：这是一种链路聚合（端口中继）步骤，用于在互换机、路由器和服务器之间提供容错和高快衔接（其方式是组合两个到八个物理以太网链接以通过其他故障切换链接创建逻辑以太网链接）。有关 Cisco EtherChannel 的其他信息，请拜见 Cisco 提供的?EtherChannel Introduction。
- LACP 或 IEEE 802.3ad：链路聚合节造和谈 (LACP) 作为用于节造多个物理端口包以形成单个逻辑通路的步骤蕴含在 IEEE 规范中。LACP 能够让网络设备通过将 LACP 数据包发送到对等设备（也能够实现 LACP 的直连设备）来协商自动链接包。有关 LACP 的具体信息，请拜见 Cisco 提供的?Link Aggregation Control Protocol whitepaper。
把稳：仅使用 vSphere Distributed Switch (VDS) 或 Cisco Nexus 1000v 的 vSphere 5.1 和 5.5 支持 LACP。
- EtherChannel 与 802.ad：EtherChannel 和 IEEE 802.3ad 尺度极度类似，实现的指标也一样。但它们之间也存在一些差距，其中最显著的一点就是 EtherChannel 为 Cisco 专有产品，而 802.3ad 是一种盛开式尺度。
- 有关 EtherChannel 实现的具体信息，请拜见 Cisco 提供的文章?Understanding EtherChannel Load Balancing and Redundancy on Catalyst Switches。
EtherChannel 支持的规划：
- 一个 IP 到多个 IP 的衔接。（主机 A 向主机 B 和主机 C 提议两个衔接会话）
- 多个 IP 到多个 IP 的衔接。（主机 A 和主机 B 向主机 C、主机 D 等提议多个衔接会话）
把稳：不支持在多个 NIC 上进行一个 IP 到一个 IP 的衔接。（主机 A 向主机 B 提议的一个衔接会话仅使用一个 NIC）。
- 与所有的 ESXi/ESX VLAN 配置模式兼容：VST、EST 和 VGT。有关这些模式的具体信息，请拜见?VLAN Configuration on Virtual Switch, Physical Switch, and Virtual Machines (1003806)。
- 支持的 Cisco 配置：EtherChannel 模式打开 – （仅启用 EtherChannel）
- 支持的惠普配置：中继模式
- 支持的互换机聚合算法：IP-SRC-DST（IP-源-指标的缩写）
- 支持的虚构互换机网卡绑定模式：IP 哈希。但是，请拜见以下当苦衷项：
把稳：vSphere Distributed Switch 5.1 中的 LACP 支持仅支持 IP 哈希负载平衡。在 vSphere Distributed Switch 5.5 中，支持 LACP 的所有负载平衡算法：
- 请勿将信号探测与 IP HASH 负载平衡结合使用。
- 请勿使用 IP HASH 负载平衡配置备用或未使用的上行链接。
- vSphere Distributed Switch 5.1 仅支持对每个 vNetwork Distributed Switch (vDS) 使用一个 EtherChannel。但是，vSphere Distributed Switch 5.5 支持多个 LAG。
- 更低型号的 Cisco 互换机可能默认设置了 MAC-SRC-DST，并且可能要求使用其他配置。有关具体信息，请拜见 Cisco 提供的?Understanding EtherChannel Load Balancing and Redundancy on Catalyst Switches?文章。
interface Port-channel1
switchport
switchport access vlan 100
switchport mode access
no ip address
!
interface GigabitEthernet1/1
switchport
switchport access vlan 100
switchport mode access
no ip address
channel-group 1 mode on
!

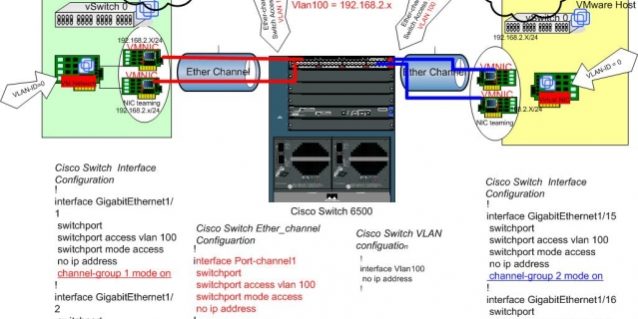

ESX Server 和 Cisco 互换机拓扑和配置示例：
运行此号令可验证 EtherChannel 负载平衡模式配置：
Switch# show etherchannel load-balance
EtherChannel Load-Balancing Configuration:
src-dst-ip
mpls label-ip
EtherChannel Load-Balancing Addresses Used Per-Protocol:
Non-IP: Source XOR Destination MAC address
IPv4: Source XOR Destination IP address
IPv6: Source XOR Destination IP address
MPLS: Label or IP
Switch# show etherchannel summary
Flags: D - down P - bundled in port-channel
I - stand-alone s - suspended
H - Hot-standby (LACP only)
R - Layer3 S - Layer2
U - in use f - failed to allocate aggregator
M - not in use, minimum links not met
u - unsuitable for bundling
w - waiting to be aggregated
Number of channel-groups in use: 2
Number of aggregators: 2
Group Port-channel Protocol Ports
------+-------------+-----------+--------------------------
1 Po1(SU) - Gi1/15(P) Gi1/16(P)
2 Po2(SU) - Gi1/1(P) Gi1/2(P)
Switch# show etherchannel protocol
Channel-group listing:
-----------------------
Group: 1
----------
Protocol: - (Mode ON)
Group: 2
----------
Protocol: - (Mode ON)
惠普互换机配置示例
- 惠普互换机仅支持两种模式的 LACP：
- 自动
- 被动
把稳：仅在装有 vSphere Distributed Switch 或 Cisco Nexus 1000V 上的 vSphere 5.1 和 5.5 支持 LACP。
- 将惠普互换机端口模式设置为 TRUNK 以实现与 ESXi/ESX 的静态链路聚合。
- 惠普互换机端口的 TRUNK 模式是唯一支持与 ESXi/ESX 网卡绑定模式 IP HASH 兼容的聚合步骤。
conf
trunk 10-13 Trk1 Trunk
要验证您的端口通路，请运行以下号令：
ProCurve# show trunk
Load Balancing
Port | Name Type | Group Type
---- + --------- + ----- -----
10 | 100/1000T | Trk1 Trunk
11 | 100/1000T | Trk1 Trunk
12 | 100/1000T | Trk1 Trunk
13 | 100/1000T | Trk1 Trunk
在 vSphere/VMware Infrastructure Client 内配置负载平衡
- 单击 ESXi/ESX 主机。
- 单击配置选项卡。
- 单击网络链接。
- 单击属性。
- 单击“端口”选项卡中的虚构互换机，而后单击编纂。
- 单击网卡绑定选项卡。
- 从“负载平衡”下拉列表中，选择基于 IP 哈希的路由。但是，请拜见以下当苦衷项。
- 验证“活动适配器”下是否列出了两个或更多个网络适配器。
把稳：vSphere Distributed Switch 5.1 中的 LACP 支持仅支持 IP 哈希负载平衡。在 vSphere Distributed Switch 5.5 中，支持 LACP 的所有负载平衡算法：
- 必须在 vSwitch 和蕴含的端口组（蕴含内核治理端口）中同时将网卡绑定设置为 IP 哈希。有关网卡绑定及 EtherChannel 的更多信息，请拜见“其他信息”部门。
- 请勿将信号探测与 IP HASH 负载平衡结合使用。
- 请勿使用 IP HASH 负载平衡配置备用或未使用的上行链接。
- vSphere Distributed Switch 5.1 仅支持对每个 vNetwork Distributed Switch (vDS) 使用一个 EtherChannel。但是，vSphere Distributed Switch 5.5 支持多个 LAG。
- 若是刀片机箱和上游互换机之间存在 EtherChannel，则在刀片系统上运行的 ESX/ESXi 不必要 IP 哈希负载平衡。只有在刀片和内部机箱互换机之间存在 EtherChannel 时，或者刀片在网络直通模式下使用指向上游互换机的 EtherChannel 运行时，才必要 IP 哈希负载平衡。有关各类规划的具体信息，请联系您的刀片硬件供给商。
仅在装有 VMware vDistributed Switch 的 vSphere ESXi 5.1 和 5.5 上支持 LACP。有关具体信息，请拜见?Enabling or disabling LACP on an Uplink Port Group using the vSphere Web Client (2034277)?和?What’s New in VMware vSphere 5.1 – Networking?白皮书。
从在运行的 ESX/ESXi 主机删除 EtherChannel 配置
要删除 EtherChannel，vSwitch/dvSwitch 上必须有一个活动的网络适配器。确保 EtherChannel 配置中其他主机 NIC 断开衔接（链接关关）。执行其中一个选项：
- 断开网络适配器的网络电缆衔接（确保留下一个联机）。
- 关关物理互换机的网络端口。
- 禁用 ESXi 中的 vmnic 网卡。有关具体信息，请拜见?Forcing a link state up or down for a vmnic interface on ESXi 5.x (2006074)。
在只有一个网卡联机的情况下，您能够从物理网络互换机中删除端口通路配置，并在 vSwitch/dvSwitch 大将网络组合设置从 IP HASH 更改为 portID。有关组合的具体信息，请拜见?NIC teaming in ESXi and ESX (1004088)。
